[TANG-DUINO] TANGNANO 확장보드 회로설계 아트웍



TANGNANO 확장보드 회로

TANG NANO 1K를 아두이노 쉴드들을 활용하기 위해서 간단히 확장보드 만들어봤다.

일단 타겟으로 하고 있는 아두이노 쉴드는 verilogHDL 초급 강의 목적도 있어서 multishield 를 타겟으로 했고 확장으로 FPGA에서 많이 활용하는 엔코더와 서보모터 정도 추가해봤다.

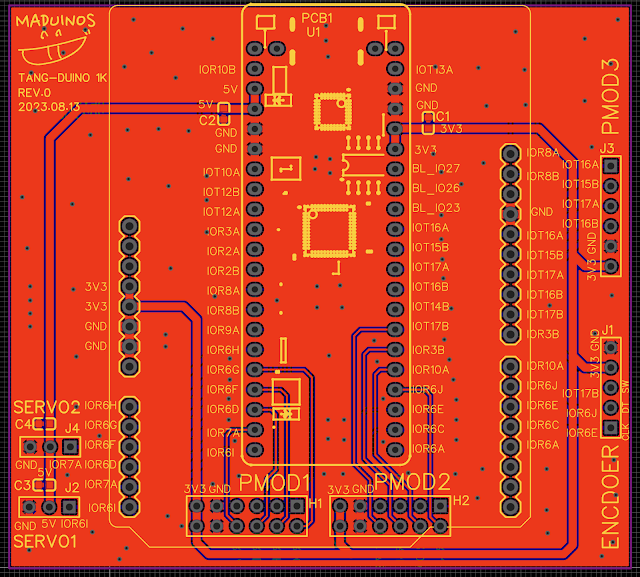

ㅋㅋ 간단간단 사실 회로는 어느 정도 답이 정해져 있어서 답대로 그리면 되는데 오히려 아트웍은 정해진 답이 없어서 게임처럼 이쁘게 연결하는것도 어려운일.

EasyEDA로 작업했는데 아트웍에 재미있는 DRC 조건이 걸려있었다. 아트웍 할때 보통 mil이나 inch 단위를 기본으로 하는데 국내는 mm 단위를 많이 사용해서 mm로 변경했는데 선 두께나 간격이 0.127mm 보다 작으면 안되는 것이다.

아마도 JLCPCB 에서 품질 이슈 때문 인 것 같다. 고급 기술이 필요한 PCB가 아니라서 선 두께만 변경하고

진행 시켜!

최대한 저렴이로 뽑았는데 아직도 도착 안했다.

언제쯤 올려나 ㅋㅋ

PCB 오면

https://smartstore.naver.com/maduinos/

여러가지 테스트 진행해보고 요기서 판매할 예정이다.

다음에 PCB 오면 다시 포스팅!
